Ассортимент инструментов RIVCLINCH®
Центральным компонентом системы соединения клинчингом является инструмент.

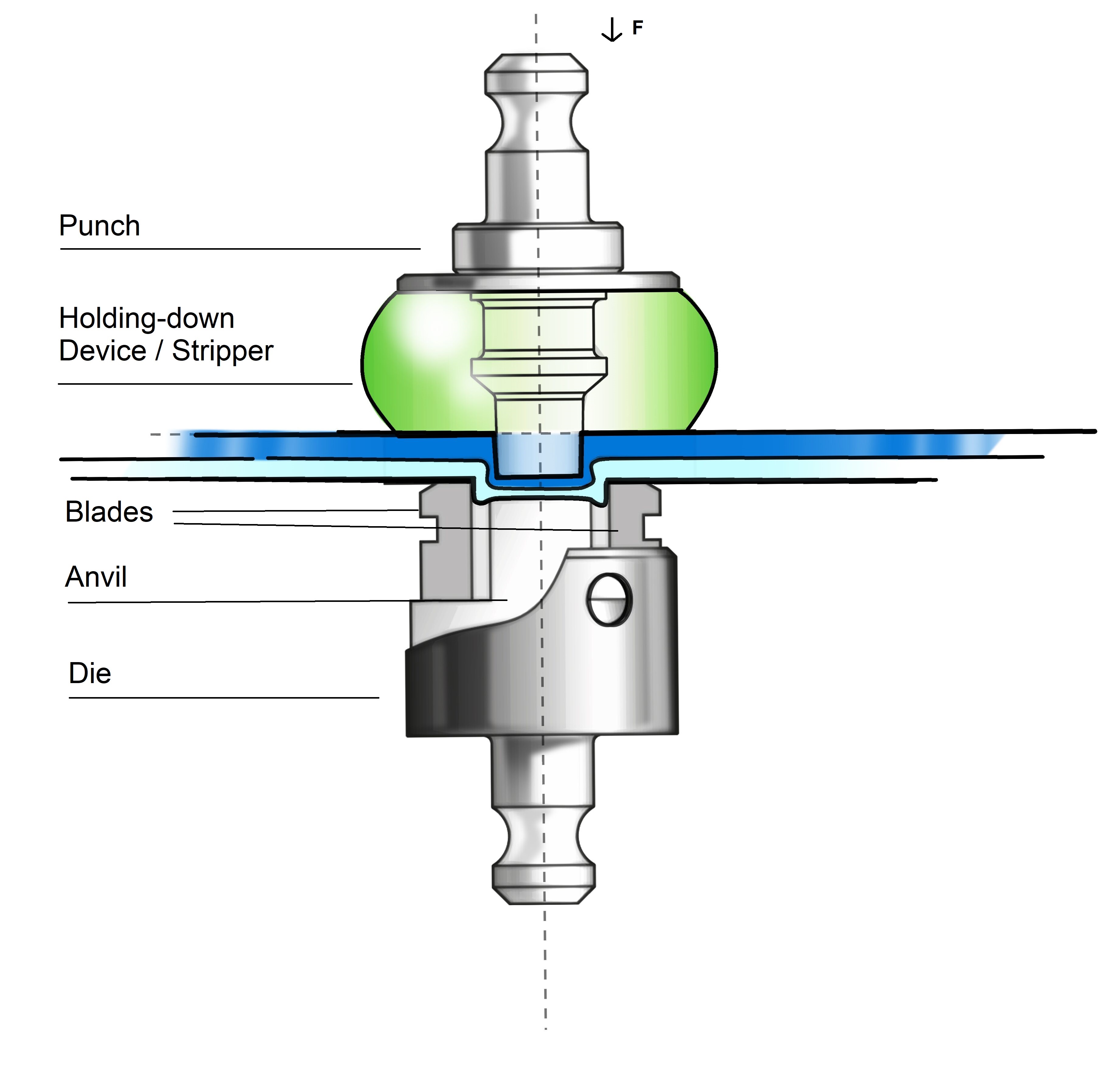

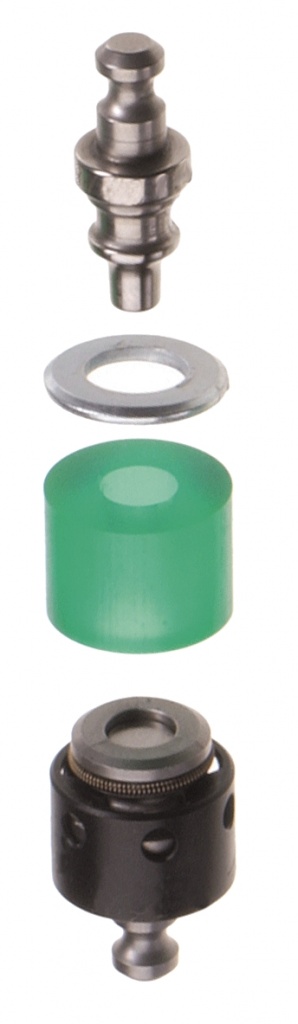

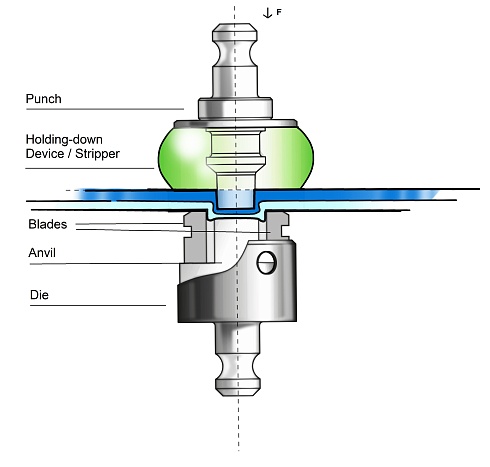

Пуансон, матрица и его встроенная опора образуют набор инструментов для зажима.

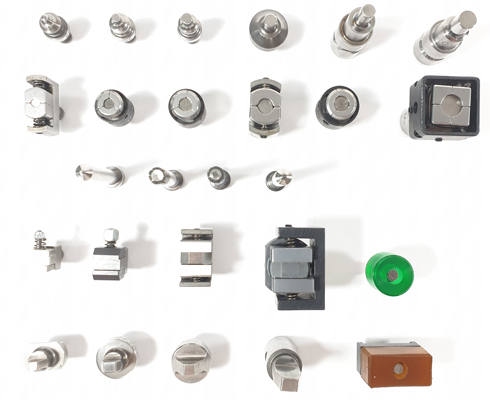

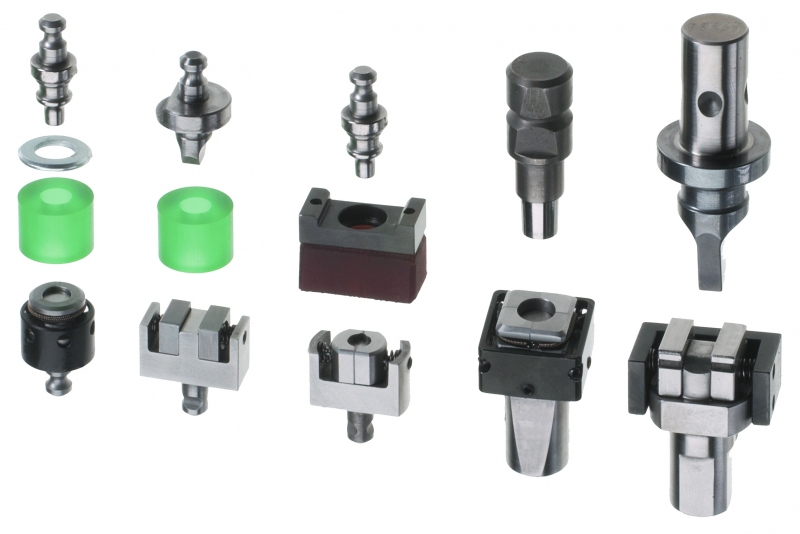

Доступен широкий ассортимент инструментов стандартного диаметра для изготовления круглых или прямоугольных клинчерных соединений.
Критерии выбора оснастки:
1) Материал (низкоуглеродистая сталь, нержавеющая сталь, алюминий, медь и т. Д.)
2) Толщина материала
3) Комбинация листов (количество слоев и порядок между пуансоном и матрицей)
В зависимости от выбранного клинчерного инструмента полученное соединение будет либо круглым, либо прямоугольным:
Круглое соединениеSR (Spot Round)
|
Прямоугольное соединениеST (Spot Rectangular) |
Выбор оснастки

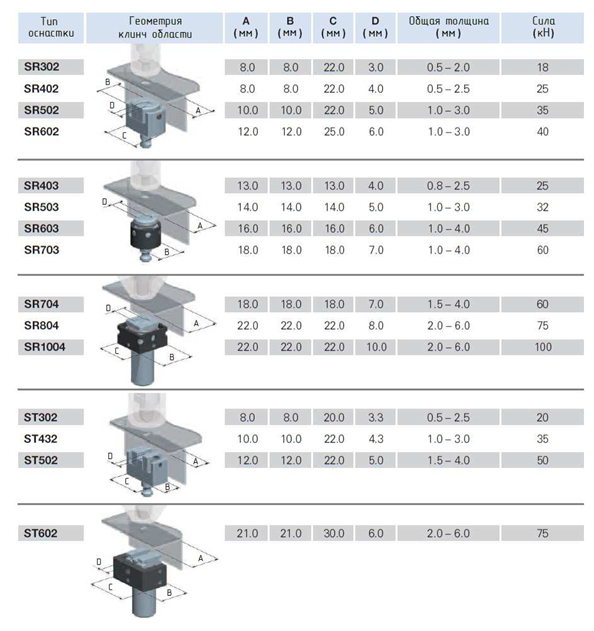

Основным параметром выбора оснастки является размер области соединения. Ширина или диаметр матрицы должны соответствовать размеру (А) этой области. Со стороны пуансона предельным размером будет ширина наконечника съёмника. В случае ограниченного доступа наконечник может быть специальной формы.
Соответствие оснастки оборудованию
|
Рабочие головки RIVCLINCH® спроектированы под стандартную оснастку. Для каждого диаметра матрицы существует определённый инструмент с подходящим установочным усилием. Это упрощает процесс выбора клинч-системы. Независимо от диаметра матрицы или ширины, соответствующая рабочая головка доступна в портативном или модульном варианте исполнения. |
Специализированная оснастка
 Микроклинч
|
Компания «БЁЛЬХОФФ АТТЕКСОР» предлагает оптимальные и передовые решения для конкретных областей промышленности, в частности:
|
