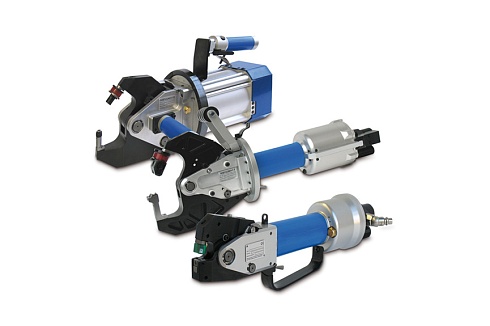

Ручной и электрический инструмент RIVCLINCH® для клинч-соединений

В наличии

Высокопрочные соединения металлов без крепежа RIVCLINCH®

Локальная деформация, геометрическое замыкание благодаря клинч-соединению. Процесс создания клинч соединений представляет собой технологию соединения металлических листов посредством локальной холодной деформации материалов. В результате получается соединение «в замок» двух или более слоёв материала. При этом соединение окрашенных металлических листов или листов с покрытием происходит без повреждения поверхностного слоя.В зависимости от типа выбранной оснастки клинч-соединение может иметь прямоугольную или круглую форму

Подробнее

Задать вопрос

Гарантия от производителя

Описание
Дополнительно

Описание

Высокопрочные соединения металлов без крепежа RIVCLINCH®

Лёгкие и быстродействующие инструменты (с приводом от усилителя давления ) для соединения бортов и плоских панелей.
Локальная деформация, геометрическое замыкание благодаря клинч-соединению.

Процесс создания клинч соединений представляет собой технологию соединения металлических листов посредством локальной холодной деформации материалов. В результате получается соединение «в замок» двух или более слоёв материала. При этом соединение окрашенных металлических листов или листов с покрытием происходит без повреждения поверхностного слоя.
В зависимости от типа выбранной оснастки клинч-соединение может иметь прямоугольную или круглую форму.

This product is made by Böllhoff

Методика / принцип

Клинч - это технология соединения металлических листов или профилей посредством холодной штамповки материала с геометрическим замыканием и без помощи крепёжных элементов. Речь может идти о двухслойных или многослойных соединениях.

Применения

Благодаря особым характеристикам технология соединения RIVCLINCH® в основном применяется для производства вентиляционных каналов, изготовления дверей и ворот, производства крупных бытовых электроприборов, телевизоров и радиоприёмников, для изготовления кондиционеров, в энергетическом машиностроении и металлообрабатывающей промышленности.

Преимущества продукции

Отсутствие повреждения покрытия поверхностей деталей (круглая точка)
Нет расходных элементов
Отсутствие термической нагрузки в зоне соединения
Низкие эксплуатационные расходы
В большинстве случаев могут быть включены промежуточные слои из плёнки или клея
Очень хорошая повторяемость соединения
Экологически безопасное рабочее место
Нет испарений, искр, незначительный уровень шума
Не требуется никакой предварительной или дополнительной обработки, например, предварительной очистки или последующего удаления распылённого металла вокруг соединения

РУЧНОЙ И ЭЛЕКТРИЧЕСКИЙ ИНСТРУМЕНТ

RIVCLINCH®

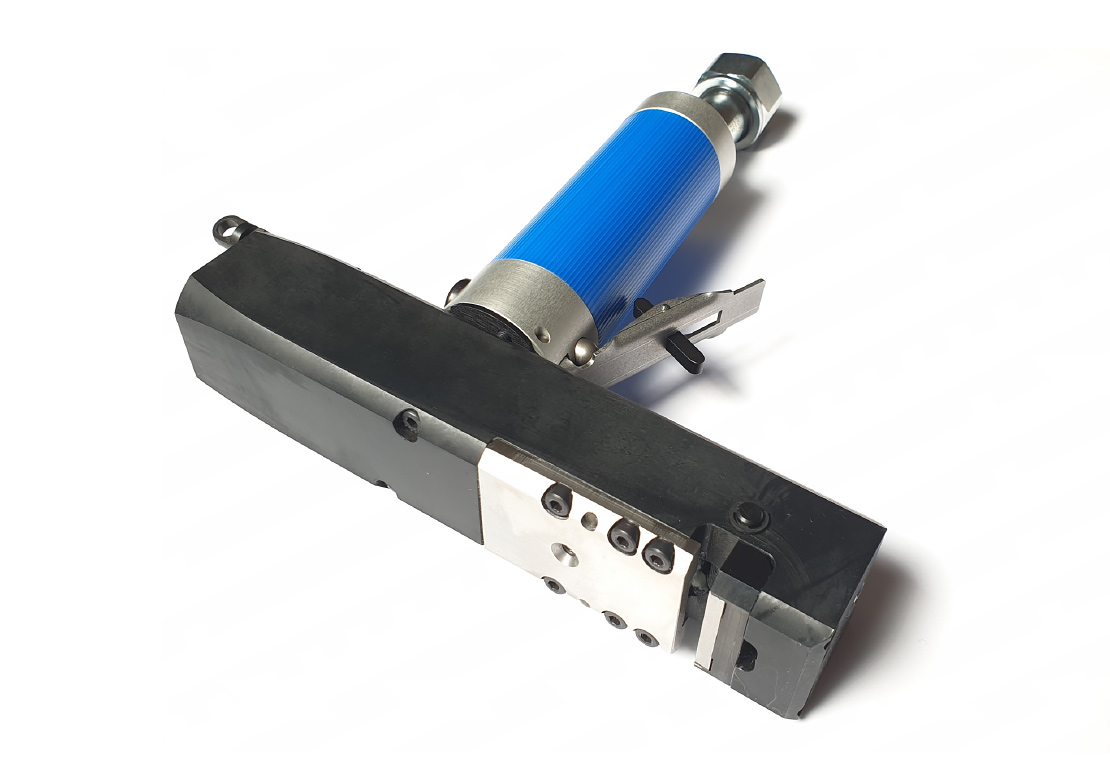

Серия FS

Лёгкие и быстродействующие инструменты (с приводом от усилителя давления ) для соединения бортов и плоских панелей.

Подходят для производства шкафов, торговых автоматов, морозильных камер, вентиляционных систем и многих других применений.

РУЧНОЙ И ЭЛЕКТРИЧЕСКИЙ ИНСТРУМЕНТЫ

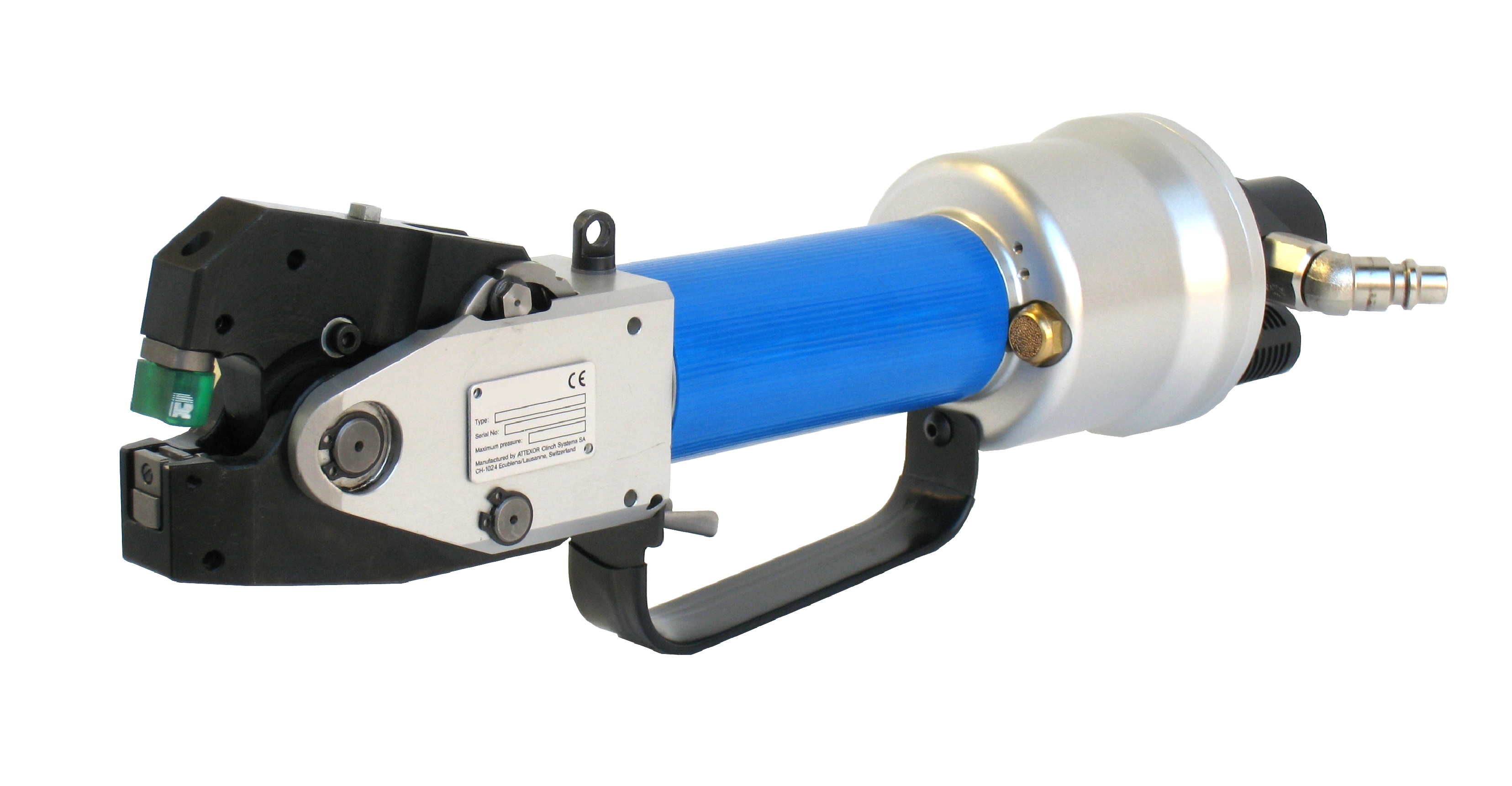

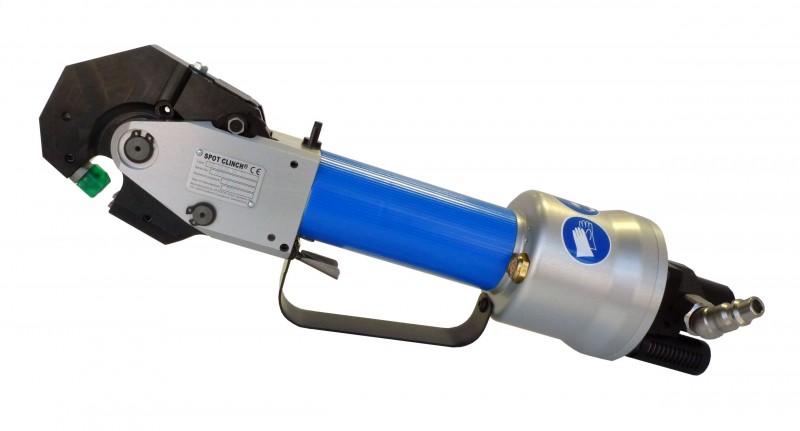

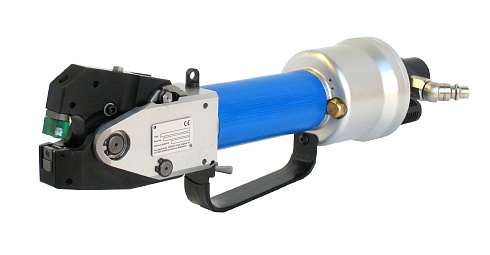

Серия IP

Универсальные инструменты клещевого типа идеально подходят при среднем отстоянии точки соединения от края. Широкий раскрыв с безопасным предварительным ходом, быстрое закрытие клещей в ручном или автоматическом варианте.

Множество областей применения: вентиляционные короба, системы вентиляции, отопления и кондиционирования, бытовые электроприборы, автомобилестроение и т.д.

РУЧНОЙ И ЭЛЕКТРИЧЕСКИЙ ИНСТРУМЕНТЫ

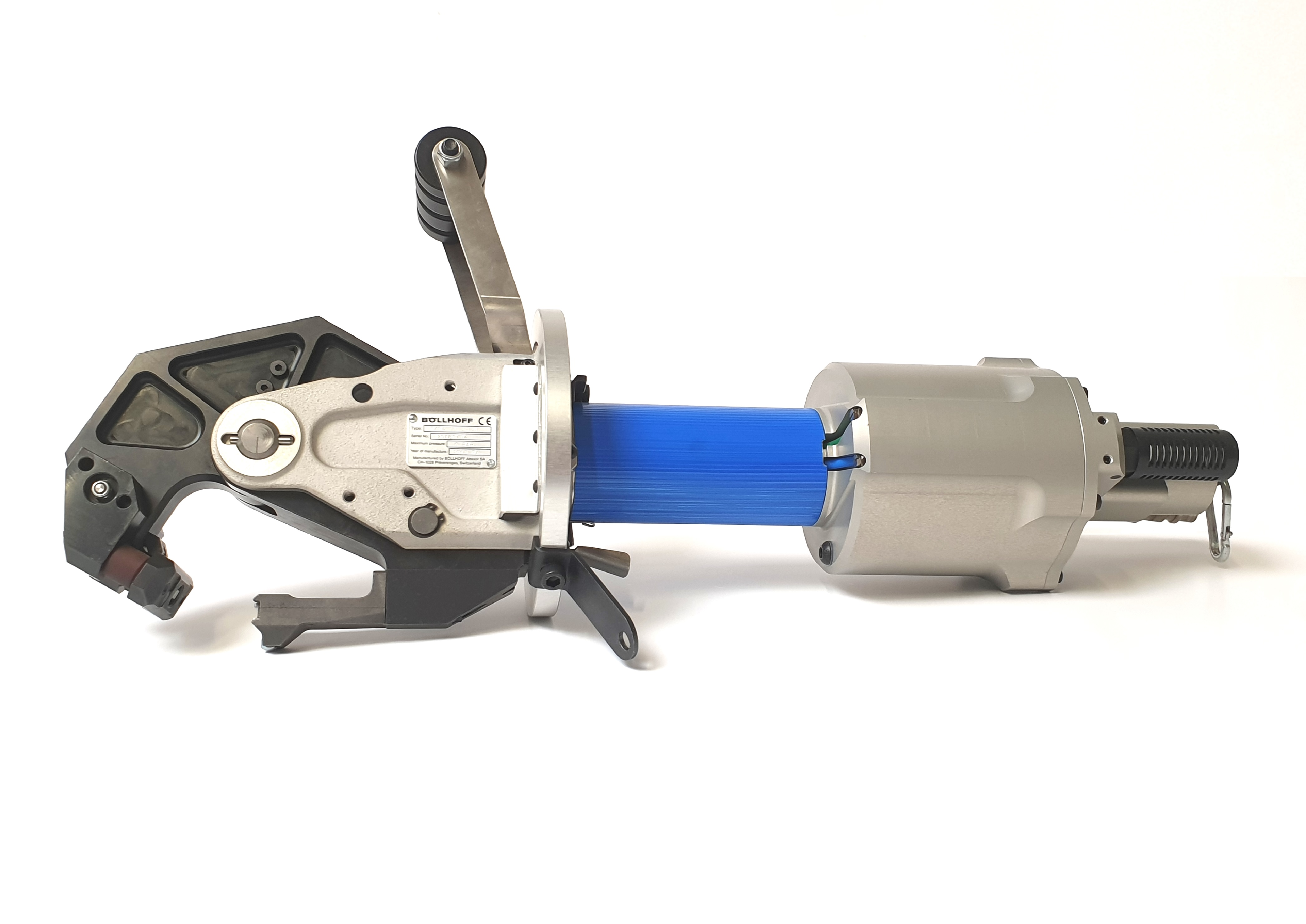

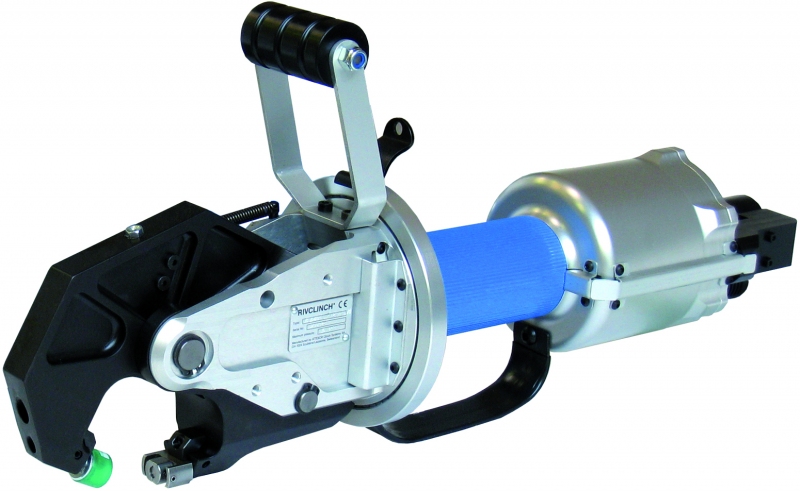

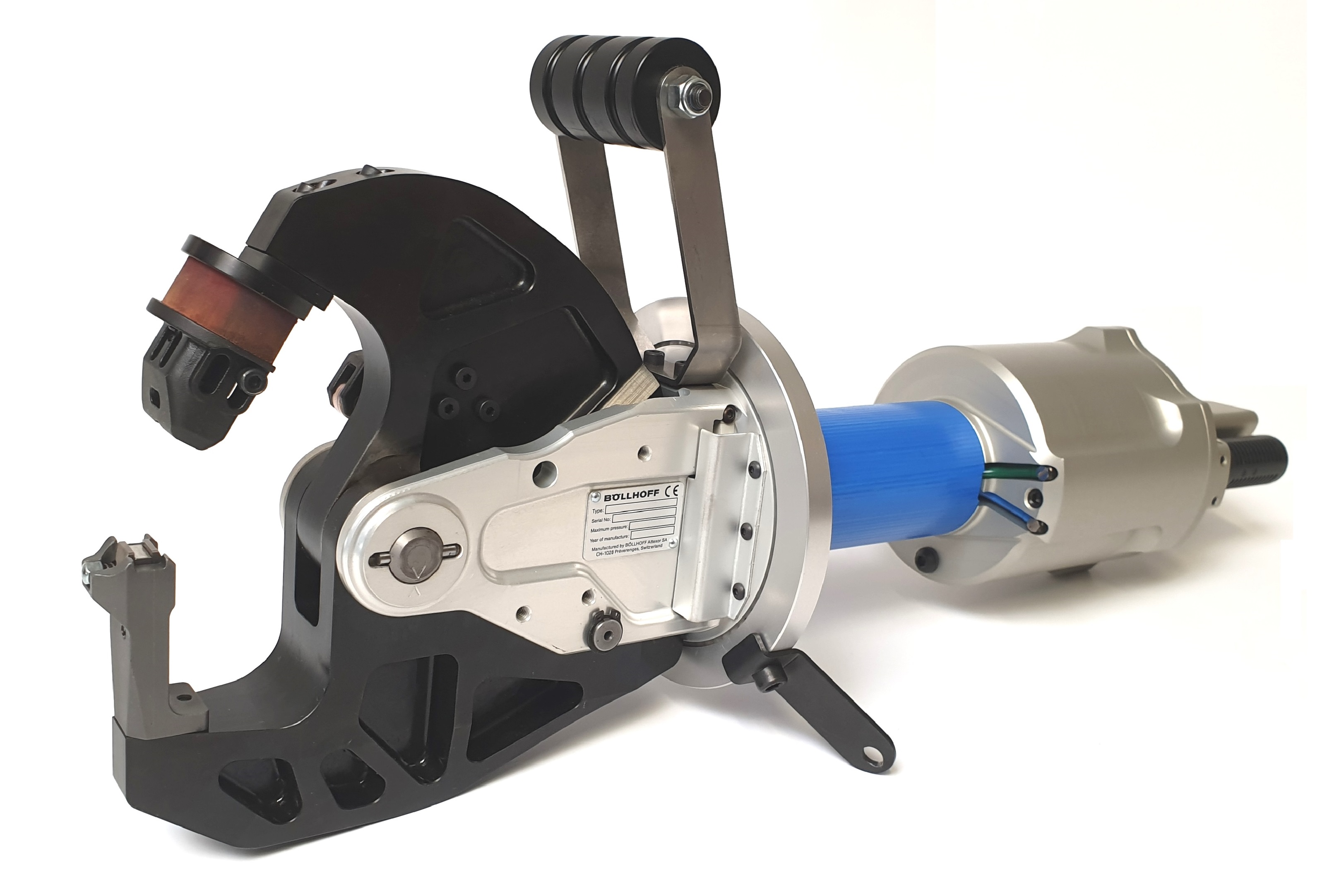

Серия PASS

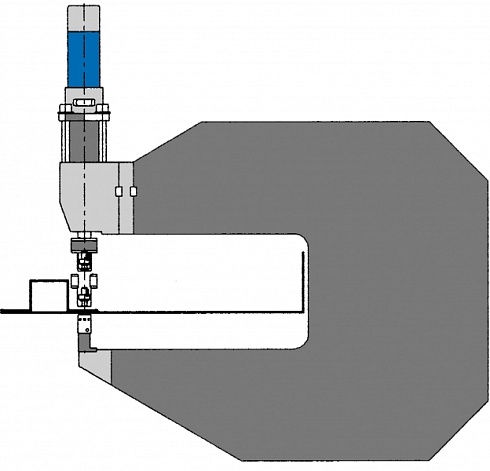

Мощные портативные инструменты с гидравлическим приводом от пневматических усилителей давления. Семейство универсальных рабочих головок на C-раме имеет уникальную функцию предварительного хода с малой силой (PASS). Предварительный ход пневматический и может быть активирован независимо от рабочего хода для достижения безопасного длинного предварительного хода и для лёгкого позиционирования инструмента.

Широкий ряд вариантов С-рам с максимальной глубиной до 450 мм позволяет использовать эти инструменты во всех отраслях промышленности для сборки крупных узлов и шкафов.

МОДУЛЬНЫЕ СИСТЕМЫ RIVCLINCH®

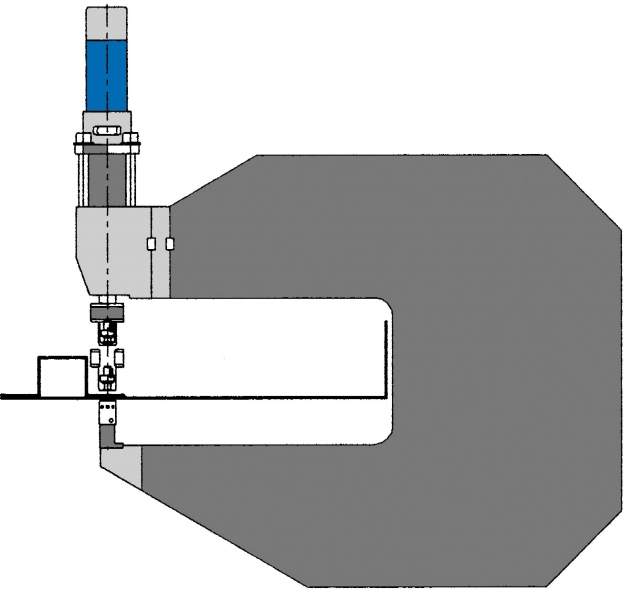

Серия RC P35 / P50 S

Усилие соединения 35 или 55кН, доступны все возможные размеры С-рам, вплоть до 1300 мм, в том числе и облегчённые C-рамы. Система PASS поставляется для всех модулей по выбору.

Для данной серии используются стандартные комплекты оснастки.

МОДУЛЬНЫЕ СИСТЕМЫ

Серия RC P75 / P100 S

Усилие соединения 75 или 105кН, предназначены для толстых листов металла (в сумме до 8 мм) и для конфигураций с
использованием нескольких оснасток одновременно. Могут поставляться специальные съёмники, адаптированные для определённого применения. Система PASS поставляется для всех модулей по выбору.

Для данной серии используются стандартные комплекты оснастки.

МОДУЛЬНЫЕ СИСТЕМЫ

Серия RC P200 / P300 S

Усилие - 200 или 300кН. Клинч-прессы с оснасткой, изготовленной по техническим требованиям заказчиков (несколько комплектов оснастки), и с глубиной C-рамы, в соответствии с конкретным применением. Система PASS поставляется для всех модулей по выбору.

Для данной серии используются стандартные комплекты оснастки.

Дополнительно

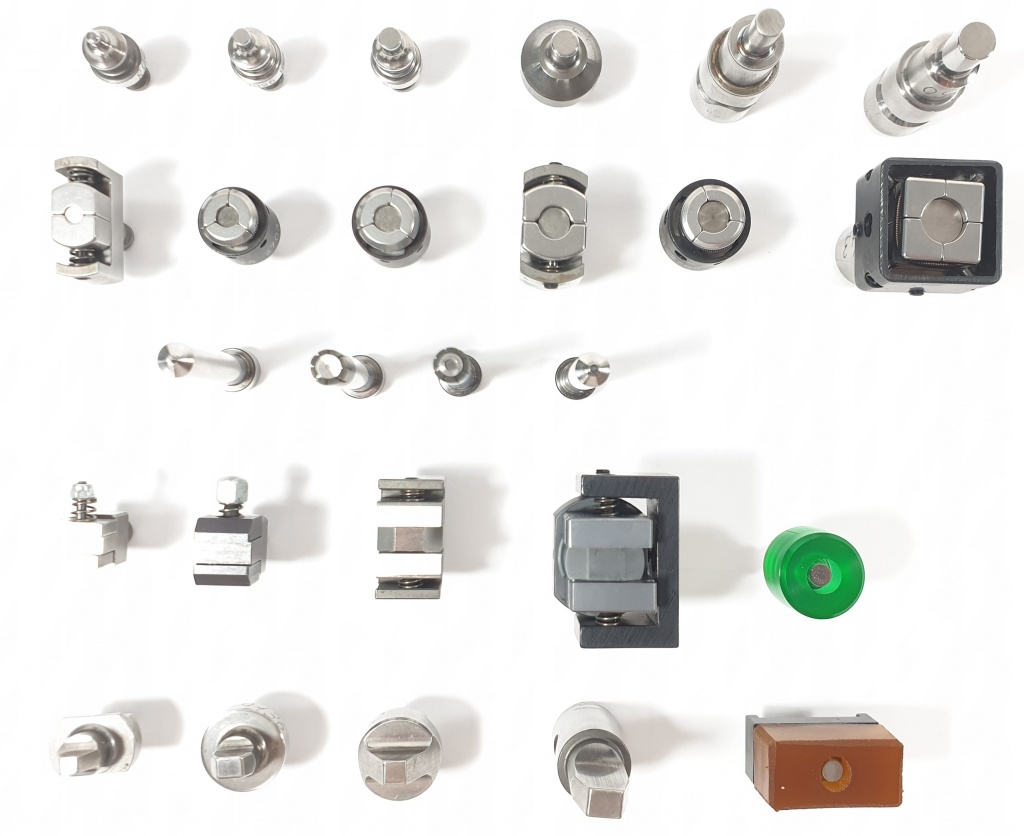

Оснастка RIVCLINCH®

Главным элементом оборудования RIVCLINCH®является оснастка.

На данный момент поставляются комплекты оснастки для соединений круглой формы с номинальными диаметрами 3, 4, 5, 6, 7, 8 и 10 мм, а также прямоугольной формы с номинальной шириной 3, 4, 4.3, 5 и 6 мм.

Нестандартные размеры, как правило, поставляются с диаметрами от 1.0 до 10 мм

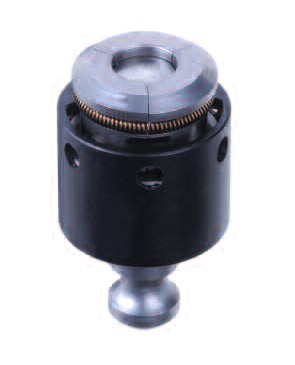

Матрица RIVCLINCH® состоит из основной части матрицы и отдельных подвижных сегментов, которые удерживаются пружиной

Окружающий матрицу корпус фиксирует отдельные сегменты от выпадения.

Матрица может иметь 2, 3 или 4 сегмента, причём выбор подходящей конструкции матрицы зависит от требований конкретного случая применения.

Съёмник выполняет две основные функции: он удерживает металлические листы вместе во время процесса соединения и извлекает пуансон из соединения в конце цикла.

Поставляется ряд стандартных съёмников для различных условий доступа к месту соединения.

При необходимости, могут поставляться специальные варианты исполнения

Критерии выбора

Выбор оснастки является первым этапом при изучении нового применения клинч-технологии, поскольку оснастка определяет силу, необходимую для деформации материалов и, следовательно, габаритные размеры силового блока и инструмента в целом. Данный выбор зависит от следующих параметров:

Толщина металлических листов и материал: каждая оснастка имеет свой диапазон толщины для каждого типа материала.
Возможность доступа и рабочее пространство для оснастки: чем толще материал, тем больше оснастка.
Требование к прочности: существует прямая взаимосвязь между габаритными размерами оснастки и прочностью соединения. Приоритет может быть отдан либо получению максимальной прочности, либо минимизации стоимости оборудования путём выбора меньшей по размеру оснастки.
Расположение пуансона: по возможности, пуансон всегда должен находиться со стороны более толстого листа, что обеспечит более высокую прочность соединения.
Количество слоёв металла и их комбинации: оснастка прямоугольной формы должна выбираться в том случае, если используется материал с низкой пластичностью, или же если в одном соединении имеются более двух слоёв, а также при переменной общей толщине в одном и том же применении.

Соответствие оснастки оборудованию

Рабочие головки RIVCLINCH® спроектированы под стандартную оснастку.

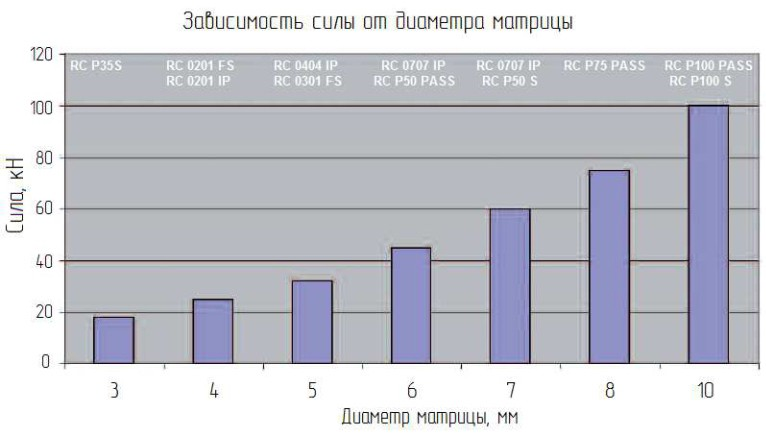

Для каждого диаметра матрицы существует определённый инструмент с подходящим установочным усилием.

Это упрощает процесс выбора клинч-системы.

Независимо от диаметра матрицы или ширины, соответствующая рабочая головка доступна в портативном или модульном варианте исполнения.

Выбор оснастки

Основным параметром выбора оснастки является размер области соединения. Ширина или диаметр матрицы должны соответствовать размеру (А) этой области. Со стороны пуансона предельным размером будет ширина наконечника съёмника. В случае ограниченного доступа наконечник может быть специальной формы.

Специализированная оснастка

Микроклинч

Компания «БЁЛЬХОФФ АТТЕКСОР» предлагает оптимальные и передовые решения для конкретных областей промышленности, в частности:

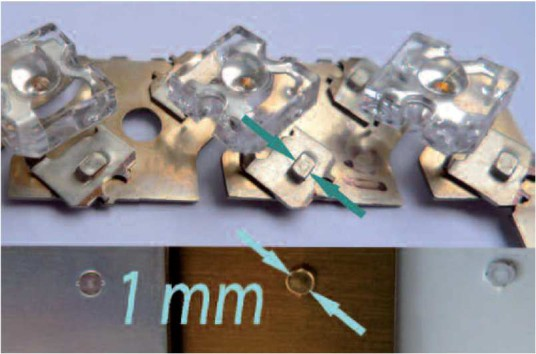

Микроклинч оснастка, которая используется в электронной и часовой промышленности уже на протяжении 15 лет, имеет рекордно малый диаметр матрицы 1,0 мм.
Оснастка для электроконтактов, диаметр от 2 до 3 мм.
Оснастка для фильтров ST402 в вентиляционной отрасли промышленности позволяет использовать фильтровальный материал высокой толщины.

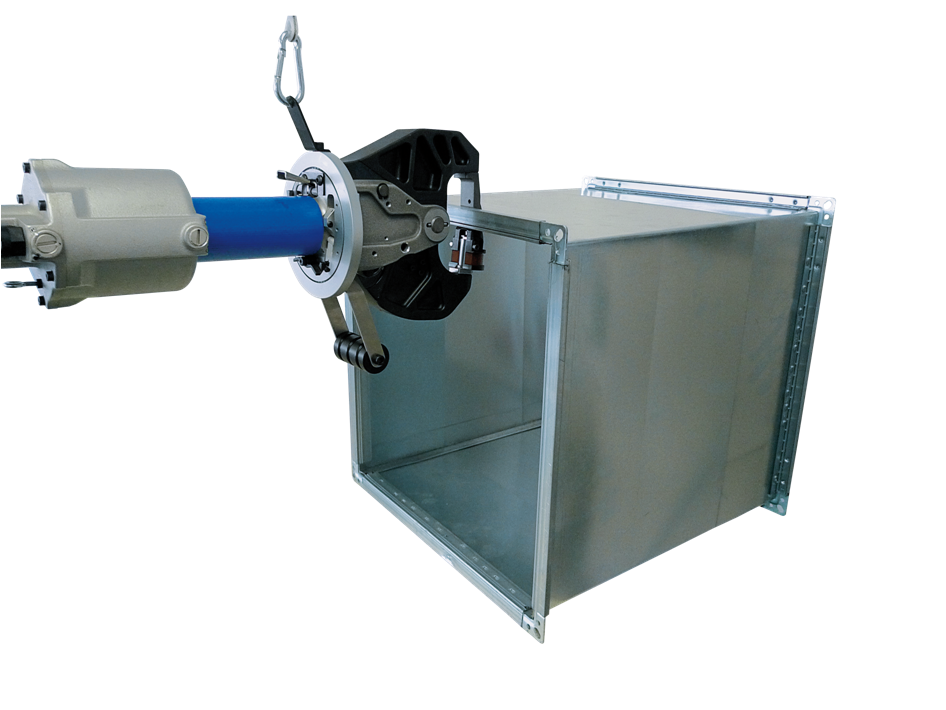

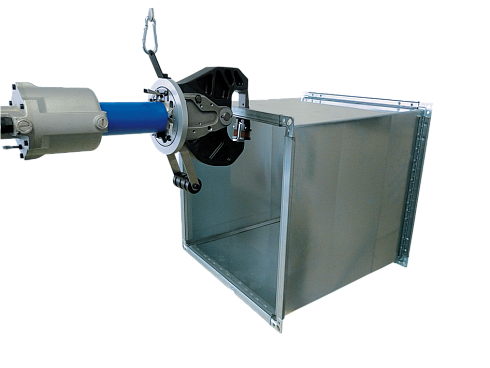

Оснастка для сборки вентиляционных каналов, которая обеспечивает возможность быстрого бокового перемещения инструмента.
